Une caméra tête orientable 360° est une caméra d'inspection dont l'optique pivote sur deux axes depuis la régie : rotation horizontale et inclinaison verticale. Ce principe, appelé Pan & Tilt, permet d'observer les parois et les branchements d'un conduit sans avoir à faire pivoter le câble.
Qu'est-ce qu'une caméra tête orientable 360° Pan & Tilt ?
Une caméra d'inspection classique est solidaire de son câble. Pour changer d'angle de vue, l'opérateur doit pousser, tirer ou faire pivoter le câble depuis le regard. La tête orientable ajoute deux motorisations dans la tête : une rotation sur l'axe horizontal et une inclinaison sur l'axe vertical.
Le pilotage se fait au joystick depuis la régie, sans interrompre l'avancement. L'opérateur cadre une fissure, un joint ou un branchement, puis reprend sa progression dans le conduit. Cette cinématique réduit le nombre de passes nécessaires pour couvrir une section.
AGM TEC est un fabricant français de caméras d'inspection basé à Bessières (31). Sa gamme Tubicam couvre l'inspection de canalisations et de conduits ; la référence Tubicam XL 360 HAD correspond à la version à tête rotative de la gamme. Les caractéristiques chiffrées de la tête sont à demander au fabricant avant devis.
Ce que la rotation 360° change sur le terrain
La paroi d'un collecteur n'est pas plane : dépôts, racines, branchements latéraux et reprises de maçonnerie occupent toute la section. Une caméra fixe ne voit que la zone située dans son axe. La tête orientable balaie la circonférence et permet de cadrer un défaut de face plutôt que de biais.
Le gain se mesure aussi en qualité de preuve. Un rapport d'inspection avec des images cadrées sur un branchement est plus exploitable pour un syndic, une collectivité ou un bureau d'études qu'une séquence où le défaut apparaît en oblique. La décision de réparer ou de surveiller s'appuie sur des images lisibles.
Sur un chantier, l'orientation de la tête ne remplace pas le diagnostic : elle l'accompagne. La nature du défaut, son étendue et les travaux à prévoir relèvent de l'analyse de l'opérateur et, le cas échéant, du bureau d'études.
- Contrôle d'un branchement latéral avant raccordement
- Examen d'un joint ou d'une reprise après travaux
- Recherche de racines sur la partie haute d'un collecteur
- Lecture d'un regard ou d'un ouvrage difficile d'accès
- Vérification de l'état d'une paroi après curage
Quels critères vérifier avant de choisir ?
La fiche technique doit répondre à des questions simples avant tout engagement : quels diamètres de canalisation la tête traverse-t-elle, quelle longueur de câble est disponible, quelle est la définition du capteur et quel indice d'étanchéité est annoncé. Ces quatre points conditionnent l'usage réel sur le terrain.
Demandez la plage de diamètres réellement couverte, sans extrapolation. Un même poste peut couvrir des conduits de petit diamètre et des collecteurs visitables, mais pas forcément avec la même tête ni le même centrage. Faites préciser le poids de la tête, qui influence la poussée dans un réseau encombré.
| Critère | Ce qu'il faut vérifier | Pourquoi c'est déterminant |
|---|---|---|
| Diamètre de conduit | Plage couverte par la tête | Conditionne l'accès au réseau |
| Longueur de câble | Portée utile annoncée | Détermine les regards atteignables |
| Optique | Définition et champ de vision | Lisibilité des fissures et des joints |
| Étanchéité | Indice IP annoncé | Résistance à l'immersion et aux réseaux chargés |
Étanchéité, éclairage et optique : les conditions réelles
En réseau d'assainissement, la tête travaille dans l'humidité, parfois sous immersion. L'indice de protection IP68 est annoncé sur la gamme à tête rotative. Si l'intervention se déroule en réseau chargé ou en milieu industriel, demandez la fiche de conformité correspondante avant la mission.
L'éclairage LED réglable compte autant que le capteur. Dans un tuyau en PVC, un flux trop fort crée un reflet qui masque la paroi ; dans un collecteur béton de grand diamètre, il faut au contraire porter la lumière loin. Le réglage se fait depuis la régie, en cours d'inspection.
Le hublot protège l'optique des chocs et des rayures. Sa matière et sa conception font partie des points à vérifier sur la fiche produit, au même titre que la définition du capteur. Aucune de ces données ne doit être supposée : elle doit figurer sur le document remis avec le matériel.
La gamme AGM TEC et les questions à poser au fabricant

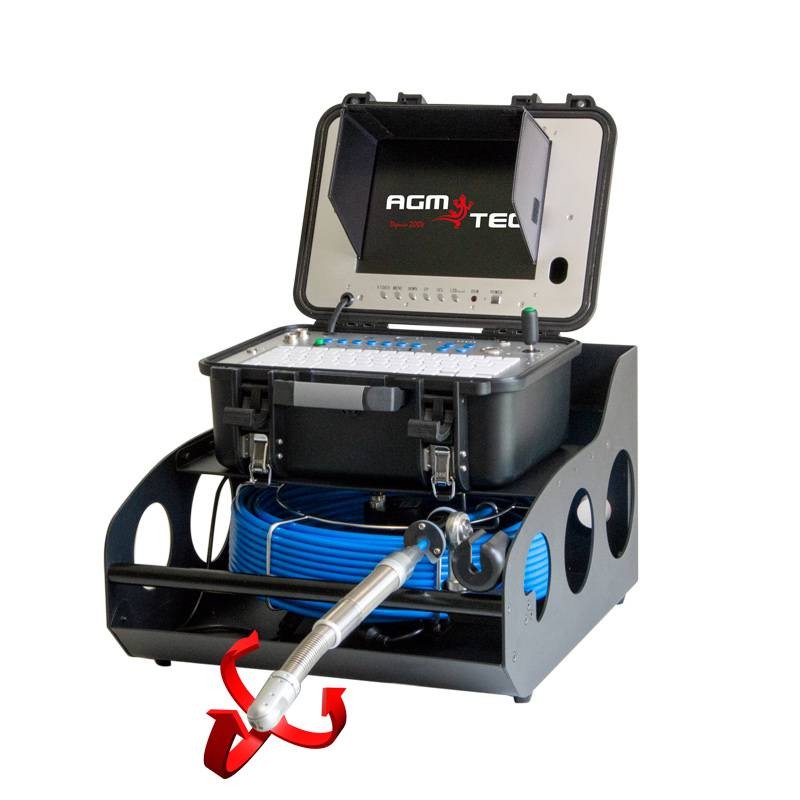

AGM TEC conçoit et distribue ses caméras d'inspection depuis son site de Bessières, en Haute-Garonne. Le poste de travail réunit la régie avec écran et commandes, le touret de câble et la tête d'inspection. Cette architecture permet de piloter la rotation et l'inclinaison tout en enregistrant la séquence.
Avant de comparer deux offres, faites préciser par écrit les caractéristiques qui vous engagent : diamètre de passage, longueur de câble, définition d'image, indice d'étanchéité, poids de la tête et conditions de maintenance. Un devis peut alors être comparé sur des bases identiques.
Pour un plombier, un syndic ou une collectivité, la question n'est pas seulement technique : elle porte sur la disponibilité des pièces, le délai d'intervention et la formation à la prise en main. Ces éléments se vérifient auprès du fabricant ou de son réseau, pas sur une plaquette commerciale.
